交流接觸器是中間控制元件可頻繁通、斷線路以小電流控制大電流。交流接觸器與熱繼電器配合使用能對負載設備起過載保護作用。

三相電源接接觸器主觸點L1，L2，L3，從接觸器T1，T2，T3接出三根線接電機三個接線柱，以上是主電路。

控制電路：從L1引出一根線接停止按鈕（停止按鈕是常閉的，啟動按鈕是常開的）從停止按鈕出來接啟動按鈕一端和接觸器輔助觸點一端，然后從啟動按鈕另一端接輔助觸點另一端（這部分也就是自鎖），從這一端出來線接線圈A1，線圈A2出線接L2或L3。

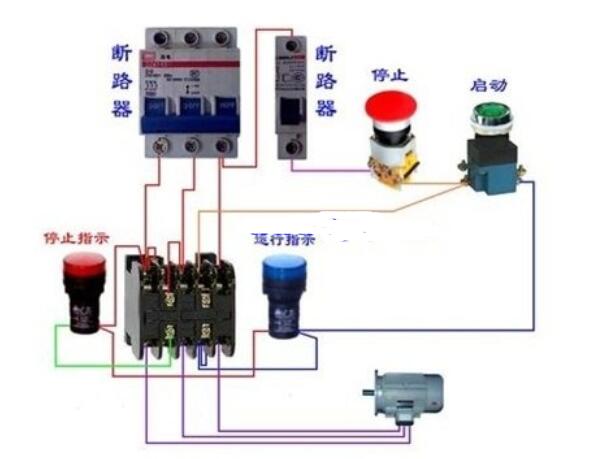

交流接觸器接線圖：

交流接觸器使用接法：

1、三相接觸器有8個點，三路輸入，三路輸出，還有控制點兩個。輸出和輸入是對應的。如果要加自鎖需要從輸出點一個端子將線接到控制輸入點上面。

2、交流接觸器原理是用電源加在線圈上產生電磁場。加電吸合，斷電接觸點斷開。線圈兩個接點在接觸器下部。其他幾路輸入和輸出在上部，要注意外加電源電壓是多少（220V或380V）。并且注意接觸點是常閉還是常開。如果有自鎖控制，根據原理看一下線路就可以。

交流接觸器工作原理：

當線圈通電時，靜鐵芯產生電磁吸力，將動鐵芯吸合，由于觸頭系統是與動鐵芯聯動的，因此動鐵芯帶動三條動觸片同時動作，主觸點閉合，和主觸點機械相連的輔助常閉觸點斷開，輔助常開觸點閉合，從而接通電源。當線圈斷電時，吸力消失，動鐵芯聯動部分依靠彈簧的反作用力而分離，使主觸頭斷開，和主觸點機械相連的輔助常閉觸點閉合，輔助常開觸點斷開，從而切斷電源。

需要注意交流接觸器是只能用在交流線路中的，因此不能把交流接觸器接在直流上，否則會燒毀線路，嚴重的話會燒毀設備的。

交流接觸器安裝方法

1、檢查銘牌與線圈的技術數據（如額定電壓、電流、操作頻率等）是否符合實際使用要求。

2、檢查接觸器外觀應無機械損傷；用手推動接觸器可動部分時，接觸器應動作靈活，無卡阻現象；滅弧罩應完整無損，固定牢固。

3、將鐵心極面上的防銹油脂或粘在極面上的鐵垢用煤油擦凈，以免多次使用后銜鐵被粘住，造成斷電后不能釋放。

4、測量接觸器的線圈電阻和絕緣電阻，應符合要求。

5、一般應安裝在垂直面上，傾斜度不得超過5°；若有散熱孔，則應將有孔的一面放在垂直方向上，以利散熱；并按規定留有適當?shù)娘w弧空間，以免飛弧燒壞相鄰電器。

6、安裝和接線時，注意不要將零件失落或掉入接觸器內部。安裝孔的螺釘應裝有彈簧墊圈和平墊圈，并擰緊螺釘以防振動松脫。

7、安裝完畢，檢查接線正確無誤后，在主觸頭不帶電的情況下操作幾次，然后測量產品的動作值和釋放值，所測數據應符合產品的規定要求。
